شینه فانتزی

شینه فانتزی محصولات متنوع و گسترده ای در صنعت برق موجود است که در طی مرور زمان و گذشتن از
دهه ها از عمر این صنعت هر روز بهینه و به روز میشوند . شینه این باعث پویایی هر صنعتی میتواند باشد
. چیزی که اکنون ما به راحتی استفاده میکنیم ، حاصل تلاش و سعی و خطای انسانهاست
هوشمند و مبتکری است که در این صنعت فعالیت داشتند.
 یکی از این مواردی که میتوان از آن یاد کرد ، شیوه سربندی یا هم بندی سیمهای برق
در تابلوهای صنعتی یا در مصارف خانگی است .برای این اتصال به صورت معمول و از
گذشته سیمها را به مقدار معینی روکش برداری شده و سپس در دسته های چندتایی
با یکدیگر به صورت دستی تنیده میشود و در نهایت نیز از چسب برق به عنوان عایق
مرسوم استفاده شده و کار سربندی به پایان میرسید .
شینه فانتزی این روش سنتی و دارای معایب بسیاری است از جمله میتوان عدم پایداری جریان و
شل شدن اتصال را به صورت اعم نام برد.این روش با گذشت سالهای بسیاری تغییر کرد
و استفاده از شمش های مسی با تعداد پیچ های متنوع و ساخت مخصوص جهت ارت
و نول جایگرین آن شد.
شینه نول مسی
شینه مسی نول
شینه ارت مسی
شینه مسی ارت

این پیشرفت خوبی بود تا سیمهایی که برای سربندی در تابلوها گرد هم جمع شده اند را با نظم انضباط در

کنار همدیگر به صورت استاندارد توسط سرسیمهای گرد زیر پیچ های اتصال

محکم خواهد شد . این کار باعث اتصال مناسبی بین

سیمها و سطح شینه به وجو آورده و از داغ شدن و آمپر اضافه جریان جلوگیری خواهد شد .

نکته منفی این اتصال تنها عایق نبودن آن بوده و در شمش ارت حتما نیاز به استفاده از پایه های

عایق جهت اتصال به تابلو می باشد . همچنین بدنه این محصول نیز عایق نبوده و احتمال خطر و نشتی جریان وجود خواهد داشت .

شینه فانتزی – شمش فانتزی

چنانچه میتوانستم نام بهتری برای این محصول به کار میبردم . نامی چون شینه عایق دار.

اما در اصل جریان تفاوتی نخواهد داشت زیرا که کارکرد این محصول به گونه ای است که

تمام ایردهای قبلی که شمش مسی از آن یاد کردیم برطرف کرده و حتی از لحاظ قیمتی هم گوی رقابت را از آن ربوده است و با قیمتهای مناسبتری از آن نیز در بازار ارایه میگردد.

جنس هادی این محصول از شمش برنج است . با خلوص 99 درصد که استحکام خوبی به این محصول داده است

و همچنین هادی مناسبی برای سربندی ما خواهد بود .

قسمت بیرونی این محصول بوسیله پلاستیک عایق شده است .عایق این محصول خود دسته بندی جداگانه ای

برای آن به شرح زیر به وجو آورده است .

اصطلاح بسوز یا نسوز بودن این محصول ، به نوع عایق آن ارتباط داشته و به صورت کلی نسوز بودن این محصول ،

آن را مرغوبتر و در رده بندی و کلاس بالاتری قرار خواهد داد.

به صورت متداول عایقی که با برداشته شدن شعل از روی آن ، شعله خاموش شود را نسوز یا به به درستی

غیر خود مشتعل مینامد و بالعکس آن نیز بسوز یا خود اشتعال گویند.

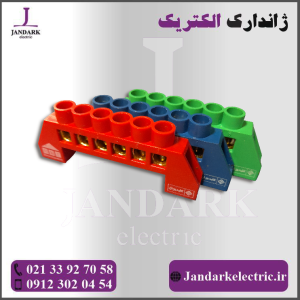

انواع شینه فانتزی

شینه فانتزی از لحاظ رنگ بندی و تعداد پیچ های موجود بر آن دسته بندی و معرفی میگردد.

شینه فانتزی ارت به رنگ سبز و در تعداد پیچ های 4،6،8،10،12 عددی تولید میگردد.

شینه فانتزی 4 پیچ
شینه برنجی روکش نسوز ارت و نول

شینه نول نیز به رنگ آبی و با تعداد پیچ های 4،6،8،10،12 تولید میشود.

شینه فانتزی 10 پیچ
شینه نول و ارت فانتزی
