رله SSR معرفی
قطعه ای الکترونیکی ، با نام کامل Solid State Relay که به رله جامد نیز معروف است. یک نوع سوئیچ الکترونیکی برای قطع و وصل مدارهایی با جریان الکتریکی زیاد است. بدون داشتن قطعات مکانیکی و بصورت الکترونیکی عمل میکند. این محصول به خاطر همین ساختار از مزایا و طول عمر بسیاری برخوردار است. به صورت اجمالی این رله در بسیاری از سیستمهای الکتریکی از جمله اتوماسیون صنعتی،سیستم قدرت و مدارهای گرمایشی با توان بالا قابل استفاده است.
عملکرد

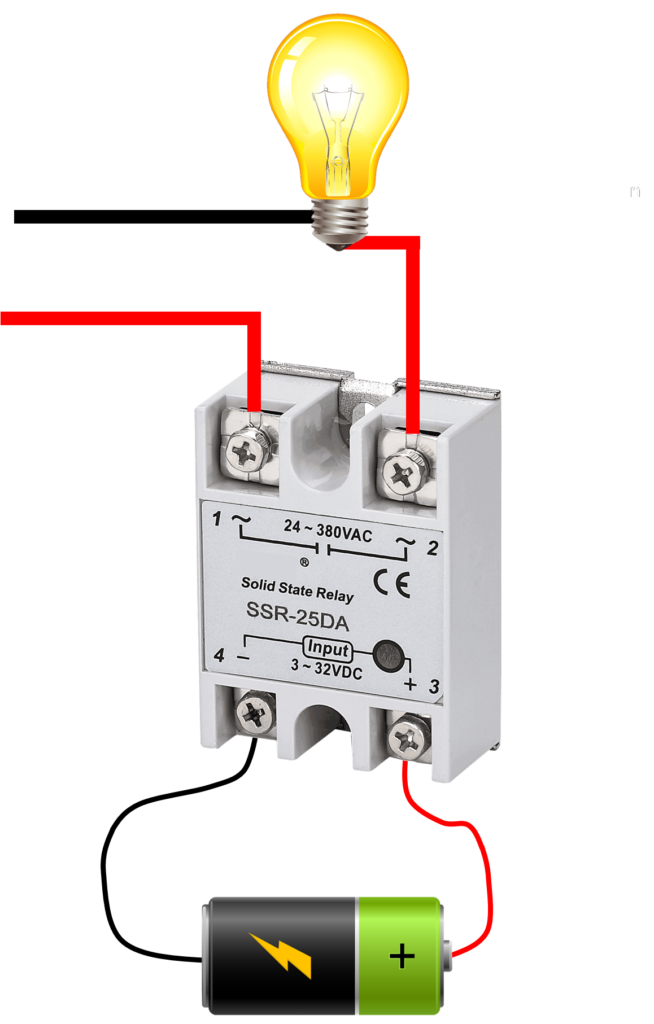

کارکرد کلی آن مانند تمام رله ها و کنتاکتورهای موجود در بازار وظیفه قطع و وصل مدارهای الکتریکی را بر عهده دارد با این تفاوت که به جای قطعات مکانیکی در ساخت آن از ترانزیستور و تریستور استفاده شده است. با دریافت سیگنال الکتریکی قسمت الکترونیک آن تحریک شده و باعث باز یا بسته شدن رله الکترونیکی آن خواهد شد.و جریان اصلی در مدار خروجی را قطع یا وصل میکند.
به صورت اجمالی رله SSR دارای سه بخش به تفکیک زیر است
1. قسمت Input : سیگنال فرمان به این قسمت ارسال شده و باعث تحریک قسمت نیمه هادی رله میشود. جریان ورودی آن بر حسب نوع طراحی سیستم AC یا DC است.
2. قسمت Isolation: برای جداسازی میان جریان فرمان و مدار قدرت طراحی شده است که در حین عملکرد رله تداخلی میان این دو جریان رخ نداده و قسمت ایزوله رله را تشکیل میدهد.
3.قسمت Output: این همان قسمتی است که کارایی این رله مشخص میکند و وظیفه قطع و وصل مدار اصلی قدرت را بر عهده دارد.
برای آشنایی بیشترمیتوانید به مقاله مربوطه مراجعه فرمایید.
مدلهای متداول رله SSR
1. تکفاز :کاربرد این نوع رله در سیستمهای خانگی یا نیمه صنعتی است که به صورت AC/DC تولید میشود.
2. سه فاز:برای کنترل جریانهای بالا در سیستم های الکتریکی و تابلو برقهای صنعتی استفاده میشود.
3. ورودی AC یا DC: بر اساس نوع جریان ورودی دسته بندی AC/DC میشود.
امتیاز استفاده از رله SSR
1. زمان کارآیی بیشتر ( عمر طولانی ) نسبت به رله های مکانیکی و کنتاکتورها، چون فاقد قطعات مکانیکی است.
2. سرعت عملکرد بالا : بدلیل نداشتن قطعات مکانیکی میتوان از آن در فرکانسهای کاری بالا نیز استفاده کرد.
