یکی از کارکردهای تابلوهای برق صنعتی / خانگی ایجاد امکان انشعاب گیری

اصولی و هدفمند است. در بسیاری از مواقع این انشعاب گیری مستقیم از کنترلرهای

تابلو گرفته شده مانند انشعاب های تابلو مینیاتوری در خانگی و در مواقعی نیز نیاز

به انشعاب گیری گسترده از یک منبع انشعاب داریم مانند انشعاب گیری نول یا ارت

در تابلو مینیاتوری های خانگی و در بخش صنعت نیز انشعاب گیری به همین صورت

و با ولتاژهای بالاتری وجود دارد.

متاسفانه دربحث انشعاب گیری از سیم و کابل های برق ، بخصوص در برق خانگی

استفاده از چسب برق به غلط بسیاری مرسوم است یعنی اینکه سیم ها را به همدیگر

متصل کرده و بر روی آن چسب کاری می کنند تا عایق گردد واضح است

که این نوع اتصال نه ایمن بوده و همچنین در اثر تماس ضعیف و نادرست  سیم ها

بار الکتریکی مناسب و دلخواه ما از عبور نخواهد کرد و به مرور زمان منجر به آسیب دیدن

هم محل  اتصال (آتش سوزی) و همچنین اضافه بار به وسایل الکتریکی خواهد شد.

البته این بدان معنی نیست که وسیله ای برای این کار موجود نبوده بلکه ترمینال های پلاستیکی

از ابتدا در اختیار برقکاران قرار داشته است .

برای سامان دادن به انواع انشعاب گیری در تابلو ها انواع شینه وجود دارد که ما سعی

می کنیم در ادامه درباره انواع این محصول توضیح خواهیم داد .



کاربرد شینه ها

  • هدایت جریان
  • انشعاب گیری آسان
  • زیبایی
  • استحکام
  • تعویض آسان



  • یکی از کاربردهای اصلی این محصول هدایت جریان الکتریکی یا همان

انشعاب گیری است یعنی این امکان را به کاربر می دهد تا بتواند از یک

منبع واحد چندین انشعاب را گرفته که هر انشعاب به صورت مستقل  نیز

از عبور جریان مطمئن پشتیبانی می کند.



  • نسبت به عایق کاری و انشعاب گیری با نوار چسب سرعت و سهولت این

نوع انشعاب گیری آسان تر بوده و امنیت بیشتری را برای کاربر به ارمغان

می آورد انشعاب گیری معمولا به صورت باز و بسته کردن پیچ و قرار دادن

سیم انشعاب به زیر پیچ با وایرشو یا کابلشو مخصوص انشعاب می باشد

از لحاظ امنیت نیز چون با ابزار می توان این کار را انجام داد و استفاده از

دست لزومی ندارد ، امنیت قابل قبولی از لحاظ برق گرفتگی نیز دارا می باشد.



  • این مورد شاید زیاد فنی و در کارکرد حرفه ای تابلوهای ما هرگز نباشد

اما تابلوسازان و برقکاران عموما سعی می کنند تا اصل زیبایی و انضباط

سیم کشی و انشعاب گیری را رعایت کرده و می دانند که یک تعمیر کار تابلو

منظم و مرتب به مراتب کار آسان تری نسبت به یک تابلو نامنظم است.



  • از لحاظ ساخت و مواد مصرفی نیز می توان به این محصولات امتیاز

خوبی داد زیرا عموما از جنس مس یا برنج ساخته می شود و در برخی

از انواع این محصول عایق پلاستیک نسوزی نیز برای عایقکاری استفاده می شود.



  • مزیت دیگر این دسته از محصولات تعویض و جایگزینی سریع و آسان آنها می باشد.



انواع شینه

متریال

1-مسی

2-آلومنیومی

3-برنجی





کاربرد

شینه نول

شینه ارت



نوع ساخت

            بدون عایق

            عایق دار فانتزی



حال می توان بر حسب انواع شینه ای که در بالا از آنها نام بردیم توضیحاتی مختصری بدهیم



  • شینه مس

این محصول همانطور که از نامش پیداست از جنس مس ساخته شده است

و بر روی آن بسته به نوع کارکرد و مقدار انشعاب گیری تعدادی پیچ بر

روی آن قرار داده که به صورت معمول 4 6 8 10 12 پیچ در بازار

موجود می باشد یعنی به تعداد انشعاب گیری آن از 4 تا 12 متفاوت است

که موجب استفاده از آن باید تعداد پیچهای مناسب کار استفاده کرد.

این نوع شینه عموما در تابلوهای صنعتی کاربرد دارد و به وسیله دو پایه

پلاستیکی به نام پایه چکمه ای به تابلو متصل می شود.

کارکرد این وسیله به این شکل است که ابتدا خود شینه را به وسیله دو پایه

چکمه ای پلاستیکی به روی بدنه تابلو نصب می کنیم و برای انشعاب گیری

سرسیم های گرد را بر روی سیم ها پرس کرده و در زیر پیچ محکم می کنیم

به دلیل قیمت مناسب این محصول یکی از پر کاربردترین وسیله برای انشعاب گیری است.



  • شینه آلومینیوم

این محصول همانطور که از نامش پیداست از جنس آلومینیوم ساخته شده است

و بر روی آن بسته به نوع کارکرد و مقدار انشعاب گیری تعدادی پیچ بر

روی آن قرار داده که به صورت معمول 4 6 8 10 12 پیچ در بازار

موجود می باشد یعنی به تعداد انشعاب گیری آن از 4 تا 12 متفاوت است

که موجب استفاده از آن باید تعداد پیچهای مناسب کار استفاده کرد.

استفاده از این نوع شینه تنها به دلیل قیمت کمتر آن نسبت به مس بوده و واضح

است که مقدار آمپر عبوری از آن بسیار کمتر از مس است.

این شینه نیز مانند شینه مسی باید به وسیله 2 عدد پایه چکمه ای عایق به

بدنه تابلو متصل شود و سیم های انشعابی به وسیله سرسیم گرد هم سایز

با پیچ شینه به زیر پیچ های شینه متصل می شود.



  • شینه برنجی

برنج نسبت به آلومینیوم و مس از لحاظ مقدار عبور جریان در حد متوسط قرار

می گیرد از آلومینیوم بهتر و از مس ضعیفتر است. این شینه معمولا در تابلو های

مینیاتوری های داخلی ساختمان کاربرد دارد و به دو صورت عایق دار و بدون عایق

و در تعداد خانه های متفاوت از 4 تا 12 خانه تولید می شود این شینه نیز برای

نصب نیاز به پایه های پلاستیکی دارد که بر روی تابلو های مینیاتوری تعبیه شده

است.



از لحاظ کاربرد و کارکرد

  • شینه نول

همانطور که از اسم آن پیداست این محصول برای انشعاب گیری نول

در تابلو ها به کار می رود و به دو صورت عایق دار و بدون عایق ساخته

می شود تعداد خانه های اختصاصی برای انشعاب گیری متفاوت بوده و از

4 تا 12 خانه بنا به کاربرد متفاوت می باشد.

در نوع بدون عایق لزوماً که شینه ممکن است از جنس مس ، آلومینیوم و یا

برنج باشد باید به وسیله پایه های پلاستیکی عایق به بدنه متصل شود.

در نوع عایق دار آن که به شینه فانتزی معروف است کل شینه در یک عایق

یک دست قرار گرفته و عایق مذکور با جای پیچ مختص به خود به بدنه

تابلو نصب می گردد این نوع شینه از 4 الی 12 خانه تولید شده و بر حسب

کاربرد استفاده می گردد.



الف این نوع شینه از لحاظ زیبایی بسیار زیبا و همچنین دارای عایق

مناسبی می باشد و مصرف آن حداقل در بخش خانگی روز به روز بیشتر

می شود. این محصول به دلیل استفاده انشعاب گیری نول عایقی به رنگ

آبی دارد تا برای کاربر به راحتی قابل تشخیص باشد.

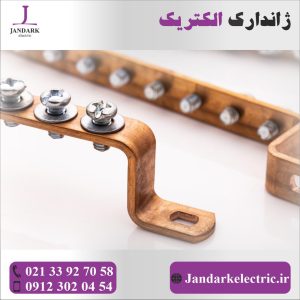

ب شینه ارت

جنس ان محصول می تواند از آلومینیوم ، مس یا برنج باشد و متفاوت آن

با شینه نول فقط در نحوه نصب تابلو است . به این صورت که می دانیم که

شینه ارت ، سامانه ای است که سربندی ارت تمام وسایل را به زمین ارتباط

می دهد برای همین ایرادی ندارد این نوع شینه بدون پایه عایق به تابلو متصل

گردد. برای همین پایه ای یکنواخت و از همان جنس شینه به آن متصل است

و این شینه مستقیم به بدنه تابلو متصل و محکم می گردد.

از این محصول نیز از دو نوع بدون عایق و با عایق تولید می گردد و در تعداد

خانه های از 4 تا 12 خانه در بازار موجود می باشد.

در نوع بدون عایق آن کل شینه بدون عایق بوده و با پایه ها از همان جنس

عایق به بدنه تابلو متصل می شود.

عایق دار این محصول که به شینه فانتزی معروف است بر روی کل شینه

عایق پلاستیک کشیده شده است.





نوع ساخت

  • شینه های بدون عایق

این نوع از ساخت همانطور که از نامش پیداست ، بدون عایق تولید شده و حفاظت الکتریکی

را در بر نمی گیرد. شاید در مبحث ارتینگ عایق کاربردی نبوده و نیازی به آن احساس نشود

ولی در شینه های نول مخصوصا در مبحث خانگی آن و به دلیل خطاهایی چون تعویض فاز و

نول ورودی به ساختمان بحث عایق بدون شینه اهمیت پیدا کرده و لزوم آن احساس می شود

با توجه به مطالب بالا بیشترین کاربرد شینه های بدون عایق در تابلو برق های صنعتی می باشد.



  • شینه های عایق دار (شینه فانتزی)

این محصول در قسمت رسانا دارای جنس از آلیاژ برنج می باشد که به وسیله عایق های

پلاستیکی مقاوم در برابر شعله و حرارت عایق کاری می شود. تولید این نوع شینه نسبتا

جدید بوده و به تازگی استفاده از آن در مصارف خانگی و حتی صنعتی مورد استقبال زیاد

برقکاران قرار گرفته است. عایق محکم و ضد الکتریسیته آن و همچنین پایه های آماده و متصل

به شینه باعث شده که نصب آن نیز با سهولت انجام پذیرد. همچنین این نوع شینه سیم را

مشابه ترمینال محکم کرده که برای اجرای بهتر باید بر روی سیم از وایرشو استفاده شود

تا سیم گیر شینه بر روی وایرشو قرار گرفته و اتصالی کامل ومحکم ایجاد شود.

جنس دیگر دیگر این محصول مشخصه رنگی آن در شینه نول و ارت می باشد که

شینه نول به رنگ آبی و شینه ارت به رنگ سبز تولید می گردد. این تفاوت رنگ در تولید

باعث می شود تا برقکاران و کاربران به راحتی سیم های ارتباطی نول و ارت را پیدا کرده

و از خطاهای احتمالی جلوگیری گردد.

این محصول در تنوع اندازه به صورت پیچ های تعبیه شده بر روی آن برخوردار است.

که از 4 پیچ تا 12 پیچ در بازار عرضه می گردد.



شینه مینیاتوری

این دست از شینه ها همانطور که از نامشان پیداست برای ارتباط و اصطلاح پل کردن

بین کلیدهای مینیاتوری استفاده می شود.



عملکرد

به صورت معمول در تابلوهای برق مسکونی/ صنعتی تعدادی کلید مینیاتوری بر حسب

نیاز و تعریف خاص کاربردی تابلو کنار هم چیده می شوند که هر یک وظیفه کنترل بخش

از سیم کشی تابلو و یا مصرف کننده های صنعتی و خانگی را بر عهده دارند. روش انتقال

خط فاز به این سری از کلیدهای مینیاتوری به این گونه است که معمولا خط اصلی فاز اعم

از اینکه تک فاز یا سه فاز باشد به کلید مینیاتوری اصلی وارد شده و پس از کنترل از سمت

دیگر خارج می گردد و پس از آن این خط انتقال باید بین بقیه کلیدهای مینیاتوری موجود در

تابلو تقسیم شده تا آنها بتوانند مصرف کننده های خود را تغذیه نمایند. برای این منظور نیاز

است که این کلیدها و خط اصلی فاز با یکدیگر مرتبط شدند که اصطلاحا به آن پل کردن می گویند.

در گذشته این عمل ارتباط به وسیله سیم برق ارتباط تک به تک کلیدهای مینیاتوری با سیم های

برق انجام می گرفت که این خود دارای معایب بسیار از جمله عدم سربندی صحیح و جریان

اضافه سیستم خواهد شد و در نهایت بالا رفتن حرارت و صدمه رسیدن به کلیدهای مینیاتوری

یا مصرف کننده خواهد شد. امروز با تولید و استفاده مناسب برقکاران از شینه های مسی این

تلفات جریان بسیار کمتر شده و کارآیی سیستم بالا رفته است.

شینه های مسی در قسمت بالای خود دارای عایق الکتریکی می باشد که این یکی دیگر

از محاسن این شینه است تا کاربر یا برقکار با اطمینان خاطر بیشتری از آن  استفاده نمایند.

به یاد داشته باشیم که در شینه های مینیاتوری سه فاز و تکفاز آمپر مصرفی مصرف کننده ها

و همچنین آمپر نامی کلید مینیاتوری در انتخاب صحیح شینه اهمیت فراوانی دارد.

این نوع شینه ها از قابلیت انتقال جریان 16A – 25A – 32A – 63A برخوردار است. و انتخاب صحیح

آن توسط برقکاران باعث اطمینان خاطر در مقدار عبور جریان سیستم خواهد شد.

جنس این محصول از مس با روکش پلاستیک عایق با مقاومت حرارتی مناسب می باشد.

این محصول معمولا در اندازه های یک متری تولید می شود و به کاربراین امکان را می دهد

تا با برش ساده و آسان آن را به اندازه تعداد کلید مینیاتوری خود برش داده و استفاده نماید.
